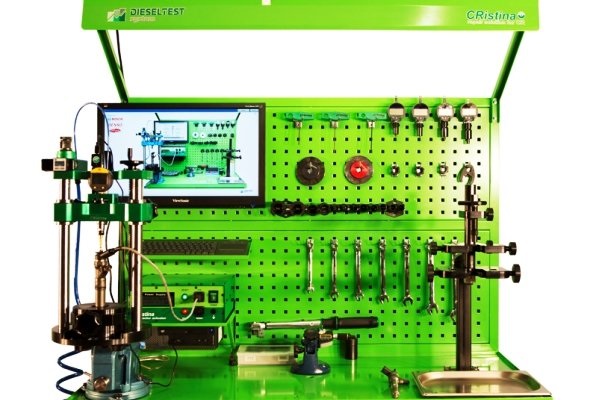

CRISTINA Комплекс для ремонта и регулировки электромагнитных форсунок системы Common Rail

 https://www.youtube.com/watch?v=mVK1AGA3ZVY&feature=emb_logo




ОПИСАНИЕ      “CRISTINA” - Комплекс для ремонта и регулировки электромагнитных форсунок системы Common Rail

Комплекс CRistina предназначен для сборки форсунок системы COMMON RAIL BOSCH, DELPHI, DENSO по технологии, позволяющей рассчитать и подобрать все необходимые регулировочные элементы.

Программно-аппаратное обеспечение комплекса позволяет не только точно измерять необходимые размеры, но и производить диагностику состояния электромагнита форсунки с измерением сопротивления и индуктивности обмотки. Рабочая программа комплекса содержит подробную базу данных монтажных размеров большинства распространённых форсунок COMMON RAIL и полную визуализацию процесса сборки, что позволяет избежать ошибок при сборке и значительно сократить время ремонта. Для исключения ошибок при измерении размеров, конструкция комплекса CRistina позволяет точно и жестко базировать корпус форсунки для исключения воздействия вибрации и неконтролируемого перемещения измеряемого элемента относительно измерительного прибора.

CRISTINA-BASE      CRISTINA-BASE Комплект поставки

1. DL-CRN005 Штатив для измерения и регулировки параметров форсунок 1 к-т
2. DL-KIP025MS Цифровая измерительная головка (ЦИГ) со связью персональным компьютером (ПК)
3. DL-KIP026MS Адаптер с кабелем для связи ЦИГ с ПК
4. DL-CRN50094 Комплект измерительных щупов и адаптеры
5. DL-CRN50099 Комплект из 4х адаптеров для измерения зазоров форсунок BOSCH, DENSO
6. DL-CRistina Генератор сигнала управления форсунок “Valve stroke actuator” c комплектом кабелей включающих :

  • Кабель питания 220В 1 шт.
  • Основной кабель подключения к электромагниту 1 шт.
  • Кабель-переходник для легковой форсунки 1 шт.
  • Кабель-переходник для грузовой форсунки 1 шт.

7. Программное обеспечение CRistina
8. Паспорт (техническое описание, инструкция по эксплуатации)

CRISTINA-FULL      CRISTINA-FULL Комплект поставки

1. DL-CRN005 Штатив для измерения и регулировки параметров форсунок
2. DL-KIP025MS Цифровая измерительная головка (ЦИГ) со связью персональным компьютером (ПК)
3. DL-KIP026MS Адаптер с кабелем для связи ЦИГ с ПК
4. DL-CRN50094 Комплект измерительных щупов и адаптеры
5. DL-CRN50099 Комплект из 4х адаптеров для измерения зазоров форсунок BOSCH, DENSO
6. DL-CRistina Генератор сигнала управления форсунок “Valve stroke actuator” c комплектом кабелей включающих :

  • Кабель питания 220В 1 шт.
  • Основной кабель подключения к электромагниту 1 шт.
  • Кабель-переходник для легковой форсунки 1 шт.
  • Кабель-переходник для грузовой форсунки 1 шт.

7. ПК с монитором или ноутбук
8. Программное обеспечение
9. Паспорт (техническое описание, инструкция по эксплуатации)
10. DL-125BIZON Тиски L=250мм
11. DL-STN Cпециальный стол-верстак с двумя выдвижными ящиками в комплекте:

  • Стол с двумя выдвижными ящиками
  • Стенка перфорированная для размещения инструмента
  • Рампа осветительная с двумя держателями
  • Полка для ПК
  • Полка для генератора сигнала
CRISTINA-PROF      CRISTINA-PROF Комплект поставки


1. DL-CRN005 Штатив для измерения и регулировки параметров форсунок
2. DL-KIP025MS Цифровая измерительная головка (ЦИГ) со связью персональным компьютером (ПК)
3. DL-KIP026MS Адаптер с кабелем для связи ЦИГ с ПК
4. DL-CRN50094 Комплект измерительных щупов и адаптеры
5. DL-CRN50099 Комплект из 4х адаптеров для измерения зазоров форсунок BOSCH, DENSO
6. DL-CRistina Генератор сигнала управления форсунок “Valve stroke actuator” c комплектом кабелей включающих :

  • Кабель питания 220В 1 шт.
  • Основной кабель подключения к электромагниту 1 шт.
  • Кабель-переходник для легковой форсунки 1 шт.
  • Кабель-переходник для грузовой форсунки 1 шт.

7. Программное обеспечение CRistina
8. DL-PASSCRNEXT Паспорт (техническое описание, инструкция по эксплуатации)
9. D-MV200UM Электронный микроскоп,
10.D-07147122 Динамометрический ключ 1/2" с усилием 20-100 Нм,
11. DL-CR50104 Набор для снятия и установки опорного кольца
12. DL-UNI30390 Ключ для снятия соленоида форсунок CR с шестигранником 30 мм.
13. DL-UNI30389 Ключ для снятия соленоида форсунок CR с шестигранником 29 мм.
14. DL-UNI30435 Ключ для снятия соленоида форсунок CR с двенадцатигранником 28 мм.
15. DL-UNI30434 Ключ для снятия соленоида форсунок CR с двенадцатигранником 27 мм.
16. DL-UNI50046 Ключ с 3-мя зубцами для снятия гайки в электронной части форсунок Denso.
17. DL-UNI30545 Ключ для снятия гайки в электронной части форсунок Siemens DL-UNI30545.
18. DL-UNI50050 Набор ключей для демонтажа гайки распылителя (шестигранник на 14 мм, 15 мм, 17 мм, 19 мм, восьмигранник на 16мм и 17,5мм и ключ на 27мм)
19. DL-CR30561 Ключ для демонтажа гайки мультипликатора форсунок Bosch CR, шестигранник 10 мм.
20. DL-TORX10 Ключ для снятия гайки в электронной части форсунок Bosch на 10 мм.
21. DL-TORX12 Ключ для снятия гайки в электронной части форсунок Bosch на 12 мм.
22. DL-AP2 Набор из 2-х пинцетов антимагнитных.
23. DL-08CR5-244 Шайбы регулировочные 55шт.
24. DL-09CR5-219 Шайбы регулировочные 55шт.
25. DL-11CR5-236 Шайбы регулировочные 55шт.
26. DL-12CR5-245 Шайбы регулировочные 130шт.
27. DL-16CR5-232 Шайбы регулировочные 60шт.
28. DL-18CR5-271 Шайбы регулировочные 55 шт.
29. DL-19CR5-273 Шайбы регулировочные 55шт.
30. DL-25CR5-288 Шайбы регулировочные 55шт.
31. DL-28CR5-287 Шайбы регулировочные 110шт.

CRISTINA-PROF-FULL      CRISTINA-PROF-FULL Комплект поставки


1. DL-CRN005 Штатив для измерения и регулировки параметров форсунок
2. DL-KIP025MS Цифровая измерительная головка (ЦИГ) со связью персональным компьютером (ПК)
3. DL-KIP026MS Адаптер с кабелем для связи ЦИГ с ПК
4. DL-CRN50094 Комплект измерительных щупов и адаптеры
5. DL-CRN50099 Комплект из 4х адаптеров для измерения зазоров форсунок BOSCH, DENSO
6. DL-CRistina Генератор сигнала управления форсунок “Valve stroke actuator” c комплектом кабелей включающих :

  • Кабель питания 220В 1 шт.
  • Основной кабель подключения к электромагниту 1 шт.
  • Кабель-переходник для легковой форсунки 1 шт.
  • Кабель-переходник для грузовой форсунки 1 шт.

7. Программное обеспечение CR-NeXT
8. Паспорт (техническое описание, инструкция по эксплуатации)
9. D-MV200UM Электронный микроскоп,
10.D-07147122 Динамометрический ключ 1/2" с усилием 20-100 Нм,
11. DL-CR50104 Набор для снятия и установки опорного кольца
12. DL-UNI30390 Ключ для снятия соленоида форсунок CR с шестигранником 30 мм.
13. DL-UNI30389 Ключ для снятия соленоида форсунок CR с шестигранником 29 мм.
14. DL-UNI30435 Ключ для снятия соленоида форсунок CR с двенадцатигранником 28 мм.
15. DL-UNI30434 Ключ для снятия соленоида форсунок CR с двенадцатигранником 27 мм.
16. DL-UNI50046 Ключ с 3-мя зубцами для снятия гайки в электронной части форсунок Denso.
17. DL-UNI30545 Ключ для снятия гайки в электронной части форсунок Siemens DL-UNI30545.
18. DL-UNI50050 Набор ключей для демонтажа гайки распылителя (шестигранник на 14 мм, 15 мм, 17 мм, 19 мм, восьмигранник на 16мм и 17,5мм и ключ на 27мм)
19. DL-CR30561 Ключ для демонтажа гайки мультипликатора форсунок Bosch CR, шестигранник 10 мм.
20. DL-TORX10 Ключ для снятия гайки в электронной части форсунок Bosch на 10 мм.
21. DL-TORX12 Ключ для снятия гайки в электронной части форсунок Bosch на 12 мм.
22. DL-AP2 Набор из 2-х пинцетов антимагнитных.
23. DL-08CR5-244 Шайбы регулировочные 55шт.
24. DL-09CR5-219 Шайбы регулировочные 55шт.
25. DL-11CR5-236 Шайбы регулировочные 55шт.
26. DL-12CR5-245 Шайбы регулировочные 130шт.
27. DL-16CR5-232 Шайбы регулировочные 60шт.
28. DL-18CR5-271 Шайбы регулировочные 55 шт.
29. DL-19CR5-273 Шайбы регулировочные 55шт.
30. DL-25CR5-288 Шайбы регулировочные 55шт.
31. DL-28CR5-287 Шайбы регулировочные 110шт
32. DL-125BIZON Тиски L=250мм
33. DL-STN Cпециальный стол-верстак с двумя выдвижными ящиками в комплекте:

  • Стол с двумя выдвижными ящиками
  • Стенка перфорированная для размещения инструмента
  • Рампа осветительная с двумя держателями
  • Полка для ПК
  • Полка для генератора сигнала

34. ПК с монитором или ноутбук
35. DL-KIP011 Цифровые измерительные головки 0,001мкм (3шт.)
36. DL-KIP010 Цифровая измерительная головка 0,01мкм (1шт.)
37. DL-ST-01 струбцина для разборки-сборки форсунок.

CRISTINA-SPECIAL      CRISTINA-SPECIAL Комплект поставки


1. DL-CRN005 Штатив для измерения и регулировки параметров форсунок
2. DL-KIP025MS Цифровая измерительная головка (ЦИГ) со связью персональным компьютером (ПК)
3. DL-KIP026MS Адаптер с кабелем для связи ЦИГ с ПК
4. DL-CRN50094 Комплект измерительных щупов и адаптеры
5. DL-CRN50099 Комплект из 4х адаптеров для измерения зазоров форсунок BOSCH, DENSO
6. DL-CRistina Генератор сигнала управления форсунок “Valve stroke actuator” c комплектом кабелей включающих :

  • Кабель питания 220В 1 шт.
  • Основной кабель подключения к электромагниту 1 шт.
  • Кабель-переходник для легковой форсунки 1 шт.
  • Кабель-переходник для грузовой форсунки 1 шт.

7. Программное обеспечение CR-NeXT
8. Паспорт (техническое описание, инструкция по эксплуатации)
9. D-MV200UM Электронный микроскоп,
10.D-07147122 Динамометрический ключ 1/2" с усилием 20-100 Нм,
11. DL-CR50104 Набор для снятия и установки опорного кольца
12. DL-UNI30390 Ключ для снятия соленоида форсунок CR с шестигранником 30 мм.
13. DL-UNI30389 Ключ для снятия соленоида форсунок CR с шестигранником 29 мм.
14. DL-UNI30435 Ключ для снятия соленоида форсунок CR с двенадцатигранником 28 мм.
15. DL-UNI30434 Ключ для снятия соленоида форсунок CR с двенадцатигранником 27 мм.
16. DL-UNI50046 Ключ с 3-мя зубцами для снятия гайки в электронной части форсунок Denso.
17. DL-UNI30545 Ключ для снятия гайки в электронной части форсунок Siemens DL-UNI30545.
18. DL-UNI50050 Набор ключей для демонтажа гайки распылителя (шестигранник на 14 мм, 15 мм, 17 мм, 19 мм, восьмигранник на 16мм и 17,5мм и ключ на 27мм)
19. DL-CR30561 Ключ для демонтажа гайки мультипликатора форсунок Bosch CR, шестигранник 10 мм.
20. DL-TORX10 Ключ для снятия гайки в электронной части форсунок Bosch на 10 мм.
21. DL-TORX12 Ключ для снятия гайки в электронной части форсунок Bosch на 12 мм.
22. DL-AP2 Набор из 2-х пинцетов антимагнитных.
23. DL-08CR5-244 Шайбы регулировочные 55шт.
24. DL-09CR5-219 Шайбы регулировочные 55шт.
25. DL-11CR5-236 Шайбы регулировочные 55шт.
26. DL-12CR5-245 Шайбы регулировочные 130шт.
27. DL-16CR5-232 Шайбы регулировочные 60шт.
28. DL-18CR5-271 Шайбы регулировочные 55 шт.
29. DL-19CR5-273 Шайбы регулировочные 55шт.
30. DL-25CR5-288 Шайбы регулировочные 55шт.
31. DL-28CR5-287 Шайбы регулировочные 110шт
32. DL-125BIZON Тиски L=250мм
33. DL-STN Cпециальный стол-верстак с двумя выдвижными ящиками в комплекте:

  • Стол с двумя выдвижными ящиками
  • Стенка перфорированная для размещения инструмента
  • Рампа осветительная с двумя держателями
  • Полка для ПК
  • Полка для генератора сигнала

34. ПК с монитором или ноутбук
35. DL-KIP011 Цифровые измерительные головки 0,001мкм (3шт.)
36. DL-KIP011 Цифровая измерительная головка 0,01мкм (1шт.)
37. DL-ST-01 струбцина для разборки-сборки форсунок.
38. D-07147122 Динамометрический ключ 1/4" с усилием 1-25 Нм,
39. DL-UNI30776 Переходник для динамометрического ключа с 1/4" на 1/2"
40. D-1012020001 Ванночка их нержавеющей стали,
41. D-M030 микрометр цифровой
42. DL-M040 Штатив-подставка для микрометра,
43. DL- CRN50113 Комплект угломеров для контроля затяжки гайки распылителя,
44. DL-TX10 Т-образный ключ Тх 10.
45. DL-TX25 Т-образный ключ 2,5 мм.
46. DL-TX30 Т-образный ключ 3 мм.
47. DL-TR13U Ключ шестигранный удлиненный 13 мм.
48. DL-TR14U Ключ шестигранный удлиненный 14 мм.
49. DL-TR15U Ключ шестигранный удлиненный 15 мм.
50. DL-TR19U Ключ шестигранный удлиненный 19 мм.
51. DL-CR50052 Приспособление для заполнения гидрокомпенсатора пьезо-форсунки Bosch.
52. DL- UNI50043 Универсальное приспособление для зажима в тисках форсунок CR.
53. DL-UNI50032 Универсальное приспособление для зажима в тисках форсунок CR Denso."
54. DL-1219KIT Комплект рожково-накидных ключей 12мм,13мм,14мм,15мм,17мм,19мм

CRistina-PIEZO CRistina-PIEZO

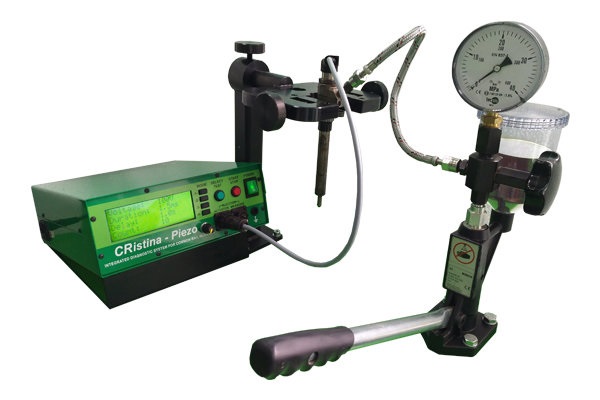

 Прибор предназначен для проверки пьезофорсуноки пьезопакета.
Прибор уверенно определяет все неисправности пьезопакета. Определяет проблемы, которые аналогичные приборы или стенды не выявляют.

Прибор разрабатывался для сборки форсунок Сименс, но работоспособен и с форсунками БОШ.

Возможности прибора:
*Подача сигнала для активации форсунки на ручном прессе
*Измерение сопротивления пьезопакета
*Проверка пробоя на корпус
*Измерение ёмкости пьезопакета
*Измерение плавного хода пъезопакета

CRI P1.jpg
Подробнее http://bosch-service.ru/183/dieselland/kontrolno-izmeritelnyy-instrument-i-kontrolno-izmeritelnye-pribory/dl-uni20150.php?clear_cache=Y
